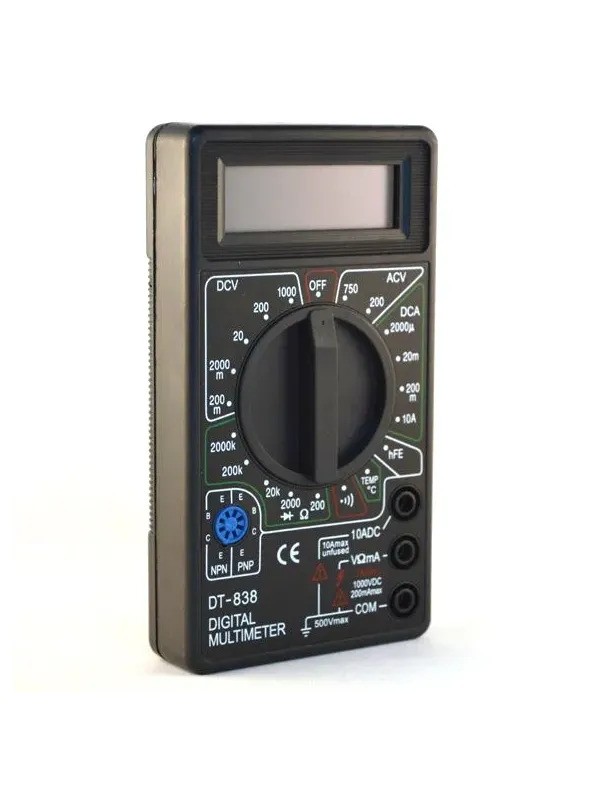

Aparatul de masura electronic DT838

Aparatul de masura electronic DT838

- afisare pe 3 digiti si jumatate pana la 1999;
- indicator de baterie descarcata;
- buzzer pt. masurarea continuitatii;
- test diode(2,8V rev./0,8mA dir.) si tranzistoare
(Ib-10mA /Vce-2,8V / hfe pana-n 1000);
- impedanta de intrare : 1MW/V(DCV);
- indicator de polaritate : semnul "-"(minus) pt. polaritate
negativa, fara semn la cea pozitiva;
- indicator pt. depasirea gamei de masura : afiseaza "1" sau "OL";
- alimentat cu baterie de 9V(6F22, 6LR61, PP3), intra in pret;
- dimensiuni si greutate de buzunar : 125 x 70 x 24mm, 150g;
- culori disponibile : oranj, negru.

Specificatii tehnice :
ACV(Alternative Current Voltage=tensiune alternativa): 200-750V±1, 5% ,
valoare eficace, frecventa sinusoidei 45 ... 450Hz;
DCV(Direct Current Voltage=tensiune continua): 200m-2-20-200-1000V±0, 8% ;
DCA(Direct Current Ampers=curent continuu): 2m-20m-200mA±1% si 10A±2%
W (Ohmi, rezistenta electrica): 200-2000-20K-200K-2000K±1% .
Unele modele, precum cel de fata, includ verificarea temperaturii cu termocuplu
(0...+300*C); altele(DT830D) genereaza semnal dreptunghiular(50Hz TTL).
Eroarea de masura in cazul temperaturii e de cca 4%, asadar nu poate fi utilizat
ca termometru medical, dar e suficient pt. aprecierea temperaturii procesorului
ori a placii video a PC-ului, prin contact direct cu termocuplul timp de cca 30 sec.
Multimetrul e protejat intern la supraincarcare cu siguranta fuzibila, dar cea
mai buna protectie e pretul ce se invarte, in functie de taraba, in jurul a 20 de lei.
Bateria si fuzibila(250...500mA/250V, rapida, numai pt. DCA 2...200mA) se
inlocuiesc dupa indepartarea capacului din spate desfacand cele doua suruburi.
Gama de 10ADC este neprotejata; tot in aceasta gama de masura testul se face
pe timp limitat, 15-20sec. o data la 15-20min., pt. evitarea supraincalzirii
aparatului, mai ales daca valoarea curentului e spre maximul gamei(10A).
Multimetrul functioneaza bine la temperaturi ale mediului ambiant cuprinse
intre 5 si 35*C sau pentru scurt timp in apropierea acestui interval.

Pentru masurari electrice de sufragerie sunt de ajuns urmatoarele game :
ACV750 - in casa testam prizele numai cand comutatorul rotativ al aparatului
este pe punctul marcat cu "750" - un click la dreapta fata de pozitia OFF(oprit) il
pregateste pt. aceasta situatie(dintre toate singura potential periculoasa, 230Vac).
DCV20(pe portiunea de la Nord spre N-V a scalei circulare) - punand comutatorul
in dreptul punctului inscriptionat cu "20" putem masura cam toate bateriile de prin
casa + bateria auto dar si toate alimentatoarele de priza ori sursa PC-ului.
W 2000 (la Sud spre S-V) - cele mai multe rezistente electrice de incalzire din
feonuri, aeroterme, roaster-e, ... , nu sar de valoarea de 2000 de ohmi .
Continuitatea firelor electrice - la un click dreapta fata de punctul sudic(marcat
cu 200W) se afla, in chenar rosu, pozitia pt. verificarea diodelor si a integritatii
conductoarelor(firelor) cu rezistenta mai mica de 20 de ohmi; in acest loc verifici
si cele doua testoare, la atingerea varfurilor carora se va auzi un piuit continuu.
Banana neagra va sta intotdeauna in gaura din dreapta jos la stanga careia scrie
"COM"(comun, fir rece, masa); banana rosie se va pune mereu in gaura din mijloc,
langa care se vede "VWmA"(fir cald, plus), cu exceptia masurarilor de curenti mai
mari de 200mAdc pe scala de 10A, cand va sta in gaura de sus, marcata cu "10ADC".
